自動車のパワートレインと安全性における高性能ホイールハブユニットの中核的な役割

I. の構造と機能の概要 ホイールハブユニット

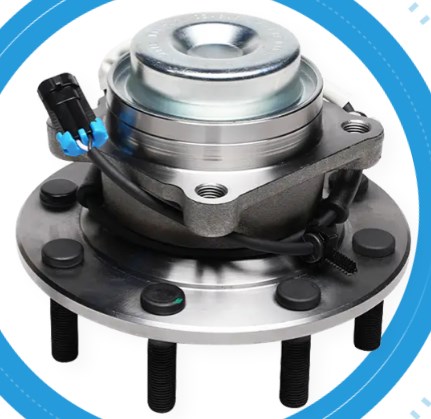

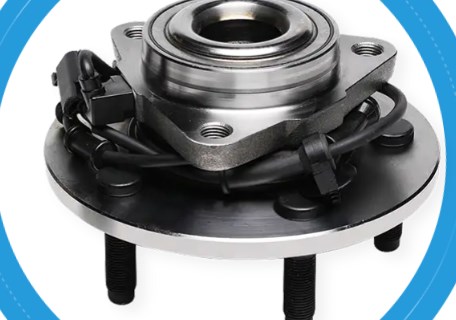

ホイールハブユニットは、現代の自動車シャーシシステムに不可欠なコアコンポーネントです。これらはホイールの回転をサポートするだけでなく、サスペンションとブレーキ システムを接続する重要なハブとしても機能します。従来のホイールハブ構造は分割構造が主流でしたが、車両の軽量化・高性能化に伴いホイールハブユニット一体型が主流になってきました。このコンポーネントは通常、ベアリング、フランジ、センサー、シーリング システムで構成され、正確なマッチングと予荷重制御を通じて、低摩擦、低騒音、高安定性の動作特性を実現します。

車両の走行中、ホイール ハブ ユニットは軸方向、ラジアル方向、横方向の力に耐えるため、その設計は耐荷重能力、耐久性、シール性能のバランスをとる必要があります。車両設計のエネルギー効率と快適性の要求が高まるにつれ、ホイールハブユニットは、さまざまな車両タイプの動的なニーズを満たすために、より高剛性、より軽量、より優れたインテリジェンスを目指して進化しています。

II.ホイールハブユニットの技術的特徴と要求性能
ホイールハブユニットの性能は、車両の操縦安定性や走行安全性を左右します。技術的に最も重要な指標には、回転精度、摩擦トルク、ベアリングクリアランス、シール性能などが含まれます。高精度の機械加工と組立プロセスにより、タイヤの摩耗とサスペンションの応答特性に直接影響を与えるホイールハブユニットの同軸度と振れの制御が保証されます。

構造設計の観点から見ると、最近のホイールハブユニットは主に複列アンギュラ玉軸受または円すいころ軸受を使用して、耐荷重性と耐衝撃性を向上させています。ベアリング内のプリロード設計により作動クリアランスが排除され、回転剛性と低騒音動作が保証されます。シーリングシステムは多層保護構造を採用しており、ほこり、湿気、腐食性媒体の侵入を効果的に防ぎ、ホイールハブユニットの耐用年数を延ばします。一方、グリスの選定と充填量もフリクションロスや温度上昇の抑制に大きく影響します。

Ⅲ．車両システムにおけるホイールハブユニットの役割
ホイールハブユニットは、車輪の回転の支点であるだけでなく、車両のサスペンションシステム、ブレーキシステム、駆動システムの間の中心的な接続でもあります。ドライブアクスルでは、動力伝達と負荷分散という二重の役割を果たします。ブレーキシステムでは、ブレーキディスクやブレーキドラムの固定支持部品でもあり、ブレーキの応答性や放熱性能に直接影響します。

自動車構造がモジュール化と統合に向けて進化するにつれて、ホイールハブユニットはあらかじめ取り付けられたモジュールとして設計されており、高い取り付け精度と便利なメンテナンスを提供し、組み立てエラーと修理時間を大幅に削減します。さらに、一部のハイエンドモデルでは、ABS または ESP センサー モジュールがホイール ハブ ユニットに統合されており、車輪速度信号のリアルタイム監視が可能になり、車両安定性制御システムに正確なデータ サポートが提供されます。この統合設計により、スペースレイアウトが最適化されるだけでなく、システムの応答速度と運転の安全性も向上します。

IV.製造プロセスと材料技術の革新 ホイールハブユニットの性能の安定性は、材料の選択と製造プロセスに大きく依存します。一般的なホイールハブユニットの材質は主に高強度と耐摩耗性を兼ね備えた高炭素クロム軸受鋼です。耐食性を向上させ耐用年数を延ばすために、一部のメーカーは特殊な熱処理、表面窒化、電気メッキ保護プロセスを採用しており、高湿度、多塵、高温などの複雑な環境でも優れた性能を保証します。

機械加工プロセスでは、高精度 CNC 旋削および研削技術が採用され、軸受軌道面と取り付け面の寸法の一貫性が保証されます。組み立て中に、量産での一貫したパフォーマンスを保証するために、自動試験システムを使用して予荷重およびトルク試験が実施されます。インテリジェントな生産ラインの導入により、ホイール ハブ ユニット製造におけるトレーサビリティとプロセス制御の精度が向上し、OEM により安定した信頼性の高いサポート ソリューションを提供します。

V. ホイールハブユニットの適用動向

新エネルギー自動車やインテリジェント運転技術の普及に伴い、ホイールハブユニットの応用分野は構造的に変化しつつあります。電気自動車では駆動モードが異なるため、ホイールハブユニットのトルク容量と軽量設計に対する要求が高くなります。一部の最先端の設計では、ホイールハブモーターとホイールハブユニットが統合されており、出力と回転サポートがより緊密に接続され、伝達損失が低減され、エネルギー効率が向上します。

自動車の主要コンポーネントであるホイール ハブ ユニットの設計、製造、および適用レベルは、車両全体の走行品質と安全性能に直接影響します。従来の構造から統合されたモジュール性とインテリジェンスへの進化は、自動車コンポーネント技術の進歩を表すだけでなく、自動車製造業界のハイエンドトレンドを意味します。優れた耐荷重性、精密な製造プロセス、優れた信頼性を備えた高品質のホイールハブユニットは、完成車の競争力を高める重要な要素となりつつあります。将来的には、新エネルギー車やインテリジェント交通システムの開発に伴い、ホイールハブユニットは世界の自動車産業チェーンにおいてさらに重要な役割を果たし、自動車業界がより効率的で安全、そして持続可能な未来に向けて進むことを支援するでしょう。
